O sensor de radar STA-LR-B60M TOF é um sensor de radar de alcance de gama média econômica que foi significativamente atualizada e otimizada com base no DOTOF. Sua faixa de variação pode atingir até 60m, com um sistema óptico mais eficiente e design de circuito otimizado. Ao garantir um desempenho vanguíneo, ele também exibe excelente desempenho em pontos cegos e consumo de energia. Com a atualização e otimização dos algoritmos, o desempenho do erro em diferentes ambientes também melhorou significativamente.
A lente de radar a laser de alta precisão STA-LR-B60 adota uma lente de vidro revestida para melhorar a transmitância, alcançar variações mais claras e ter dureza de vidro mais alta, resistência a arranhões, resistência à corrosão e vida útil prolongada. A compensação de temperatura embutida permite a medição precisa em uma ampla faixa de temperatura de operação de -40 ° C a+70 ° C. Pode ser amplamente aplicada em campos como controle de altura de veículo aéreo não tripulado, transporte inteligente, estacionamento inteligente e agricultura inteligente.
| Modelo de produto | STA-LR-B60 | |
| Desempenho do produto | Faixa de medição | 60m a 90%; 24m a 10% |
| Frequência de medição | 1-2000Hz | |
| repetibilidade | ＜ 3cm （@＞ 50%）, ＜ 5cm （@15%-50%）, 7cm （@＜ 15%) | |
| Precisão do alcance | ± 5cm （≤24m）, ± 0,5%(＞ 24m) | |
| Resolução da faixa | 1cm | |
| Classe de proteção | IP65 | |
| Resistência à luz ambiente | 100klux | |
| Parâmetro óptico | Ângulo de campo | 39mard （2,2 °） |
| Ângulo de divergência de feixe a laser | 9mard （0,5 °） | |
| Comprimento de onda do feixe a laser | 905nm | |
| Segurança ocular | Classe I (IEC 60825 - 1: 2014) | |
| Comunicação interface |
Interface de comunicação | Lvttl/io/iiC/pwm/rs485/rs232/can/ 4-20mA/io (npn)/io (pnp)/io (3,3V) |
| Interface mecânica | Terminais XH-4P (XHP-4) Conectores de cabo BMW Terminais tubulares (e0508) |
|
| Mecânico Parâmetros elétricos |
Tensão de fornecimento | 5V, 12-28V |
| Consumo máximo de energia | ＜ 250mw | |
| outros | Dimensão geral | 40*40*45mm |
| Temperatura operacional | -40 ℃ -70 ℃ | |
| peso | 35g | |
| Comprimento da linha | 40cm | |
| NOTA: Precisão do alcance, resolução do alcance, precisão da repetição etc. foram todos testados em ambientes fechados sob a condição de refletância difusa de 25 ℃ (refletância de 90%). Alterações nas condições podem levar a variações nos resultados da medição. | ||
O radar de variação a laser de alta precisão da série LR possui 11 interfaces e 3 conectores para escolher.
11 tipos de interfaces
● Categoria de comunicação: lvttl/ttl/iiC/CAN/RS232/RS485 (Modbus)
● Classe analógica: PWM/4-20MA
● Tipo de comutação: i0 (3. 3V)/i0 (npn)/io (pnp)

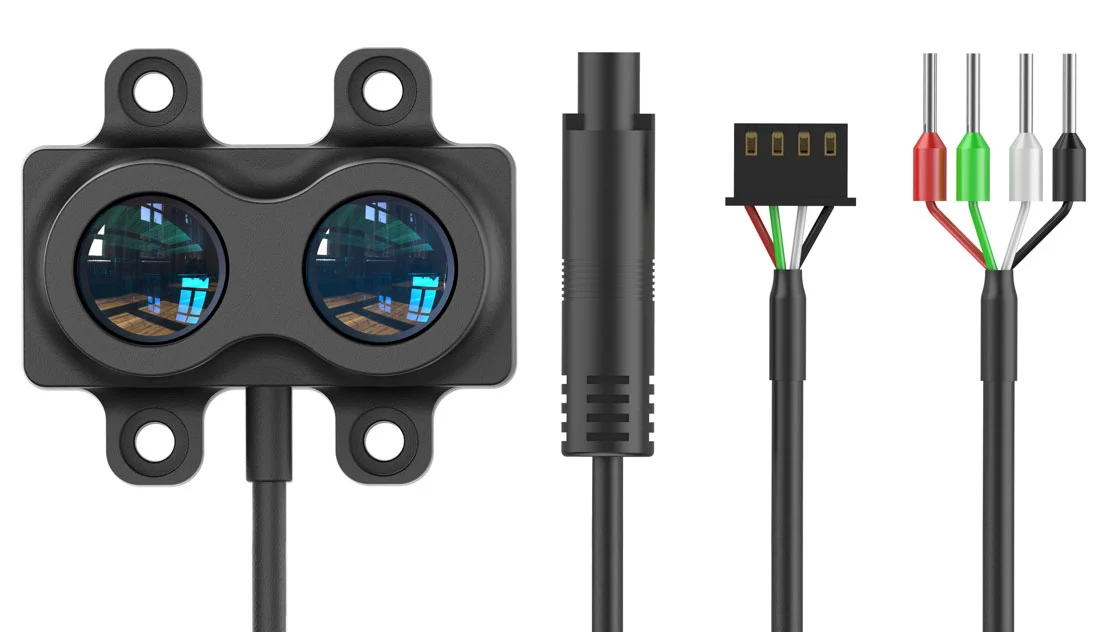

3 tipos de conectores
● Conector XH-4P (padrão): um conector amplamente usado por engenheiros eletrônicos.
● Conector de cabo BMW (personalizado): IP67 à prova de poeira e à prova d'água no conector, fácil de conectar e desconectar.
● Terminal do tubo (Modelo: E0508): Um tipo de fiação amplamente usado em equipamentos de automação.

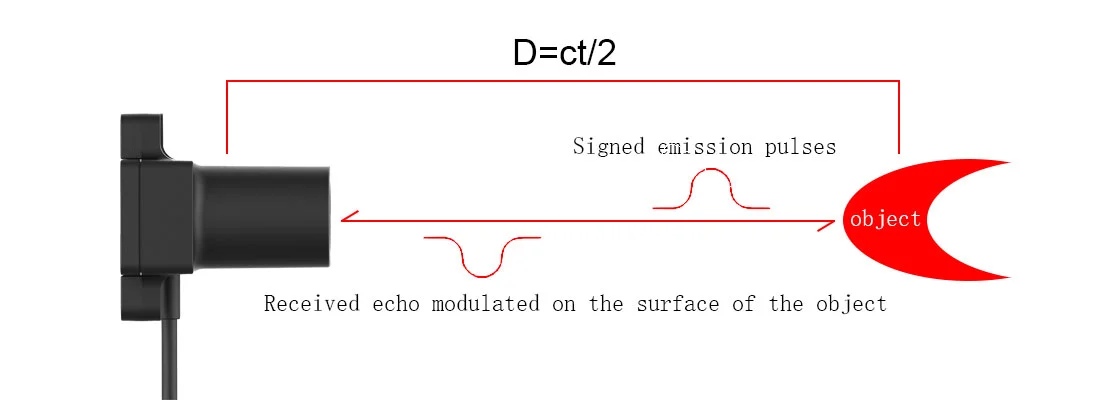

O radar de variação a laser da série LR usa tecnologia aprimorada detof, herdando as vantagens do método tradicional de Pulse TOF enquanto combina com a assinatura pré -fábrica, tornando a precisão e velocidade da balança da série LRXX e com desempenho ao ar livre.
Para mais informações sobre nossos produtos, entre em contato com Jioptik.
