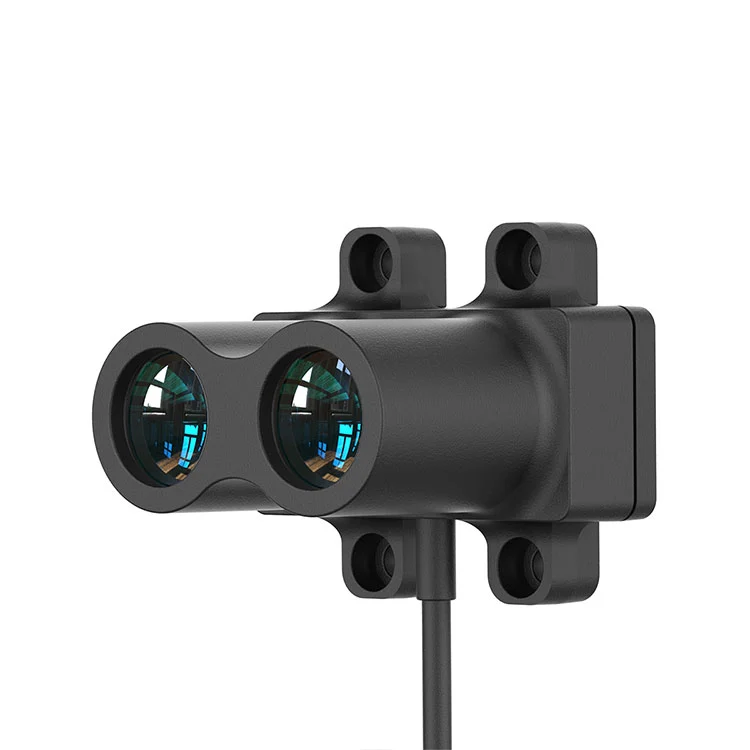

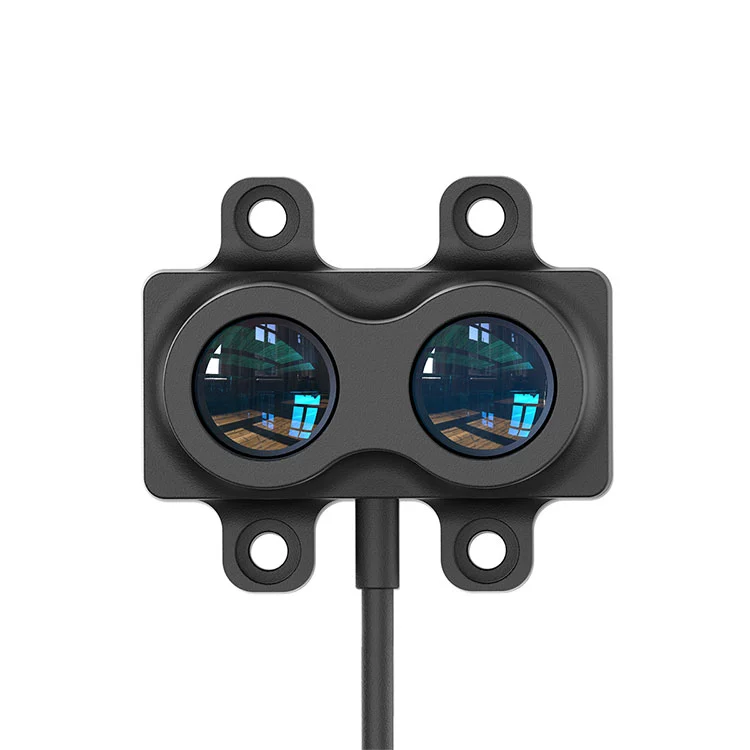

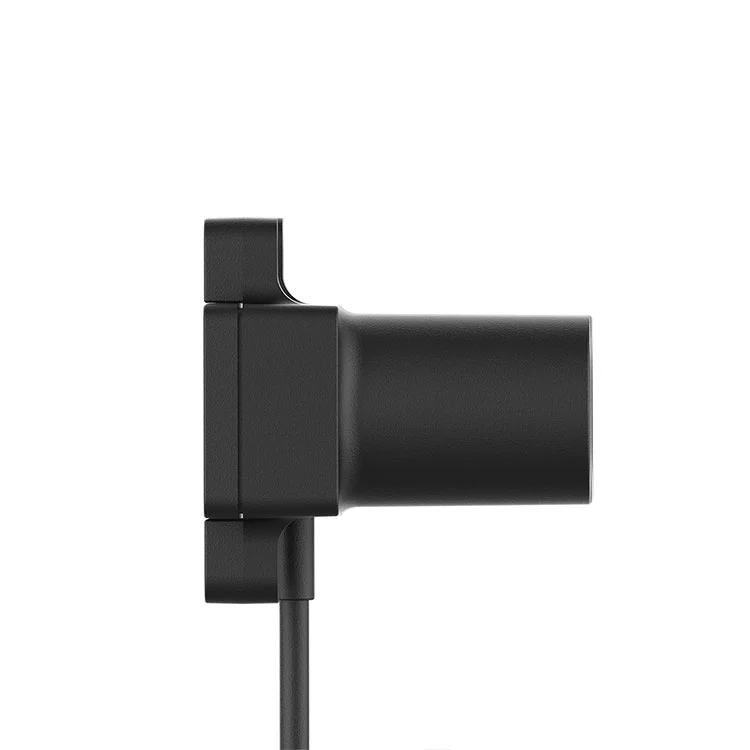

A série STA-LR TOF sensor de rankar de laser adota o princípio inovador de TOF de pulso, que pode obter variações rápidas e estáveis em 5 faixas (20/40/60/120/180 metros) e controlar a precisão e a refletividade de ± d * 0,5% (90% de refletividade), com flutuações de medição, medição.
A série de laser de alta precisão da série STA-LR adota uma lente de vidro revestida para melhorar a transmitância, alcançar variações mais claras e ter dureza de vidro mais alta, resistência a arranhões, resistência à corrosão e vida útil prolongada. A compensação de temperatura embutida permite a medição precisa em uma ampla faixa de temperatura de operação de -40 ° C a+70 ° C. Pode ser amplamente aplicada em campos como controle de altura de veículo aéreo não tripulado, transporte inteligente, estacionamento inteligente e agricultura inteligente.
| Modelo de produto | STA-LR-A20 | STA-LR-B40 | STA-LR-B60 | STA-LR-C120 | STA-LR-C180 | |
| Desempenho do produto | Faixa de medição | 20m a 90% 7m a 10% |
40m a 90% 15m a 10% |
60m a 90% 24m a 10% |
120m a 90% 45m a 10% |
180m a 90% 60m a 10% |
| Frequência de medição | 1-2000Hz | |||||
| repetibilidade | ＜ 3cm （@＞ 50%）, ＜ 5cm （@15%-50%）, 7cm （@＜ 15%) | |||||
| Precisão do alcance | ± 3cm （≤6m）, ± 0,5%(＞ 6m) | ± 5cm （≤15m）, ± 0,5%(＞ 15m) | ± 5cm （≤24m）, ± 0,5%(＞ 24m) | ± 5cm （≤40m）, ± 0,5%(＞ 40m) | ||
| Resolução da faixa | 1cm | |||||
| Classe de proteção | IP65 | |||||
| Resistência à luz ambiente | 100klux | |||||
| Parâmetro óptico | Ângulo de campo | 47mard （2,7 °） | 39mard （2,2 °） | |||
| Ângulo de divergência de feixe a laser | 34mard （1,9 °） | 3mard （0,17 °） | 9mard （0,5 °） | |||
| Comprimento de onda do feixe a laser | 850nm | 905nm | ||||
| Segurança ocular | Classe I (IEC 60825 - 1: 2014) | |||||
| Comunicação interface |
Interface de comunicação | Lvttl/rs485/i/iiC | Lvttl/io/iiC/pwm/rs485/rs232/can/ 4-20mA/io (npn)/io (pnp)/io (3,3V) |
|||
| Interface mecânica | Terminais XH-4P (XHP-4) Conectores de cabo BMW Terminais tubulares (e0508) |
|||||
| Mecânico Parâmetros elétricos |
Tensão de fornecimento | 5V | 5V, 12-28V | |||
| Consumo máximo de energia | ＜ 160mW | ＜ 200MW | ＜ 250mw | |||
| outros | Dimensão geral | 30*30*34mm | 40*40*45mm | |||
| Temperatura operacional | -20 ℃ -70 ℃ | -40 ℃ -70 ℃ | ||||
| peso | 20G | 35g | ||||
| Comprimento da linha | 35cm | 40cm | ||||
| NOTA: Precisão do alcance, resolução do alcance, precisão da repetição etc. foram todos testados em ambientes fechados sob a condição de refletância difusa de 25 ℃ (refletância de 90%). Alterações nas condições podem levar a variações nos resultados da medição. | ||||||
O radar de variação a laser de alta precisão da série LR possui 11 interfaces e 3 conectores para escolher.
11 tipos de interfaces
● Categoria de comunicação: lvttl/ttl/iiC/CAN/RS232/RS485 (Modbus)
● Classe analógica: PWM/4-20MA
● Tipo de comutação: i0 (3. 3V)/i0 (npn)/io (pnp)

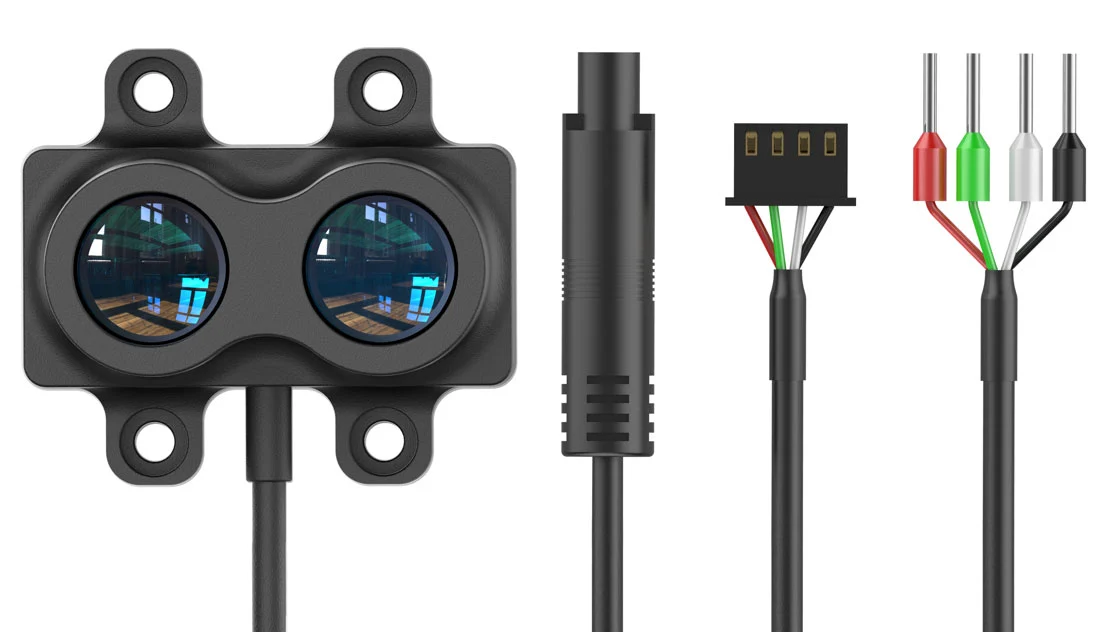

3 tipos de conectores
● Conector XH-4P (padrão): um conector amplamente usado por engenheiros eletrônicos.
● Conector de cabo BMW (personalizado): IP67 à prova de poeira e à prova d'água no conector, fácil de conectar e desconectar.
● Terminal do tubo (Modelo: E0508): Um tipo de fiação amplamente usado em equipamentos de automação.

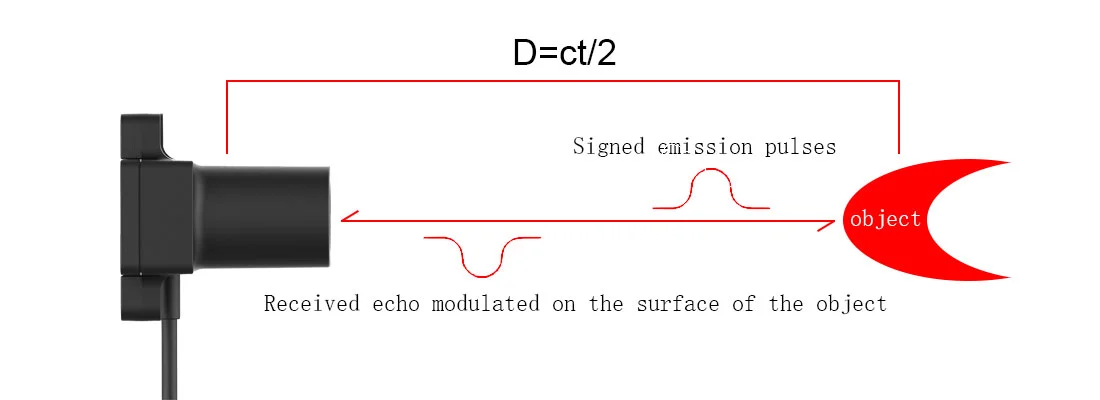

O radar de variação a laser da série LR usa tecnologia aprimorada detof, herdando as vantagens do método tradicional de Pulse TOF enquanto combina com a assinatura pré -fábrica, tornando a precisão e velocidade da balança da série LRXX e com desempenho ao ar livre.
Para mais informações sobre nossos produtos, entre em contato com Jioptik.
